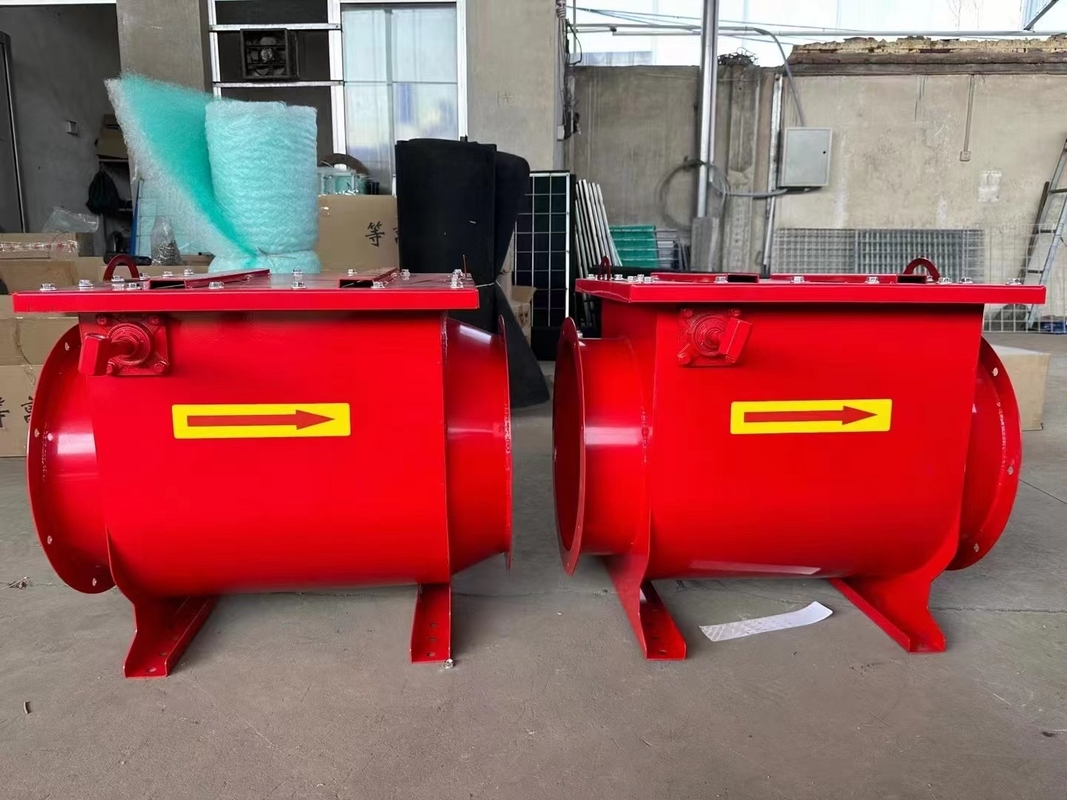

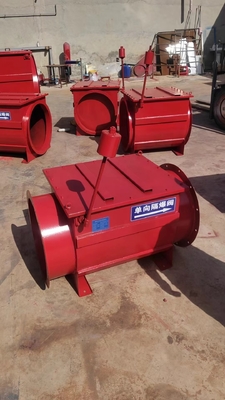

विस्फोट अलगाव वाल्व कोई वापसी वाल्व नहीं
विस्फोट अलगाव वाल्व का कार्य सिद्धांत
विस्फोट अलगाव वाल्व, एक निष्क्रिय एकतरफा विस्फोट-सबूत वाल्व है जिसका उपयोग पाइपलाइनों पर किया जाता है
ज्वलनशील धूल युक्त पाइपलाइन में धूल और गैस को एक दिशा में गुजरने की अनुमति देने के लिए
विस्फोट के विपरीत प्रसार को रोकने के लिए। विस्फोट-सबूत वाल्वों का सही उपयोग
धूल के विस्फोटों से नीचे की तरफ़ की पाइपलाइनों से ऊपर की तरफ़ की पाइपलाइनों में फैलने से, इस प्रकार प्रभावी रूप से
"द्वितीय विस्फोटों" या "बहु विस्फोटों" से बचने के लिए, धूल विस्फोट के विस्तार को रोकने के लिए
दुर्घटनाओं, और लोगों और संपत्ति की सुरक्षा।
इस उत्पाद का उपयोग केवल नकारात्मक दबाव प्रक्रिया प्रणाली में किया जाता है। चित्र 2 एक योजनाबद्ध आरेख है
इस उत्पाद का कार्य सिद्धांत चित्र 3 में दिखाया गया है।
ऑपरेशन, फ्लैप पाइप में हवा के प्रवाह के सक्शन पर निर्भर करता है या गैस की अनुमति देने के लिए मैन्युअल रूप से खोला जाता है
और पाइप में धूल के माध्यम से पारित करने के लिए; भारी हथौड़ा डिवाइस पूरी तरह से खोला में इसे तय करने के लिए प्रयोग किया जाता है
यह न केवल पाइपलाइन में हवा की गति को फ्लैप के उद्घाटन कोण को कम करने से रोकता है
हवा के प्रतिरोध को बढ़ाने के लिए, लेकिन यह भी फ्लैप पूरी तरह से बंद होने से रोकता है और ट्रिगर
उत्पादन बंद होने के बाद लॉक डिवाइस जब डाउनस्ट्रीम में धूल विस्फोट होता है
1कंटेनर, फ्लैप तेजी से बंद हो जाता है इससे पहले कि लौ विस्फोट के दोहरी कार्रवाई के तहत पहुँचता है
झटका तरंग और फ्लैप के गुरुत्वाकर्षण, और ताला लगाने की डिवाइस ट्रिगर किया जाता है। फ्लैप को फिर से खोलने से रोकें,
और विस्फोट-प्रूफ फ्लैप वाल्व की अपस्ट्रीम पाइपलाइन में लौ या चिंगारी के फैलने से रोकें।
1. स्थापना के लिए 8.8 से कम की ताकत वाले बोल्टों का प्रयोग किया जाना चाहिए.
खिंचाव के बाद, बोल्ट 2-3 दिखाई देना चाहिए
नट की पिचें. हिंसक लोडिंग और अनलोडिंग सख्ती से निषिद्ध है.
2विस्फोट-सबूत फ्लैप वाल्व और जुड़े फ्लैंज के बीच एक सीलिंग पट्टी प्रदान की जानी चाहिए
पाइपलाइन के लिए।
3विस्फोट-सबूत फ्लैप वाल्व और संरक्षित कंटेनर के बीच पाइपलाइन की ताकत
विस्फोट-सबूत फ्लैप के अधिकतम नियंत्रित विस्फोट दबाव से कम नहीं होना चाहिए
जब संरक्षित कंटेनर विस्फोट राहत डिजाइन को अपनाता है,10
अधिकतम नियंत्रित विस्फोट दबाव यह अधिकतम विस्फोट राहत दबाव है।
4विस्फोट-प्रूफ वाल्व के विनिर्देशों को पाइप के व्यास के अनुरूप होना चाहिए; यदि कोई न हो
उपयुक्त विनिर्देश, एक विनिर्देश जो पाइप व्यास से केवल एक आकार बड़ा है
उदाहरण के लिए, DN630 पाइपलाइन में DN650 विस्फोट-सबूत वाल्व का प्रयोग किया जाना चाहिए।
5विस्फोट-प्रूफ वाल्व को क्षैतिज रूप से संकेतित तीर के अनुसार स्थापित किया जाना चाहिए।
उपकरण, और रेडियल झुकाव कोण 10° से अधिक नहीं होना चाहिए।

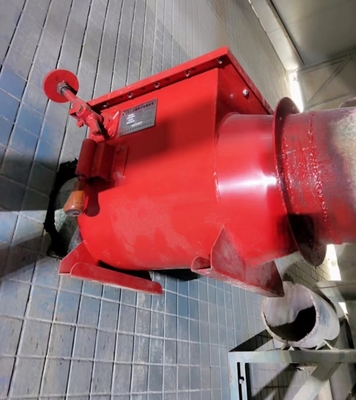

6विस्फोट-प्रूफ वाल्व को संरक्षित क्षेत्र के ऊपर की ओर स्थापित किया जाना चाहिए।
कंटेनर (जैसे धूल कलेक्टर), और संरक्षित के बीच पाइपलाइन की लंबाई
कंटेनर और संरक्षित कंटेनर को स्थापित दूरी की आवश्यकताओं को पूरा करना चाहिए
उत्पाद।
7- उत्पाद के सामने काउंटरवेट की स्थिति को सही स्थिति में समायोजित किया गया है
कारखाने से बाहर निकलता है, और स्थिति चिह्नित है
उपयोगकर्ता को पुष्टि करनी चाहिए कि काउंटरवेट सही स्थिति में है
स्थापनाः ऊपरी और निचले स्थिति के निशान दोनों उजागर कर रहे हैं।
सही स्थिति, यह सही स्थिति के लिए समायोजित किया जाना चाहिए।
यह पुष्टि करने के लिए कि काउंटरवेट और शाफ्ट के फ्लैप के बीच टॉर्क बराबर है, अर्थात,
काउंटरवेट रॉड फ्लैप के साथ संतुलन बनाए रखने के लिए किसी भी स्थिति में रोक सकते हैं
उपयोग और रखरखाव की आवश्यकताएं
1. पंखे को चालू करने से पहले, विस्फोट प्रूफ फ्लैप वाल्व के लॉक लीवर की स्थिति की जांच करें
पुष्टि करें कि लॉक लीवर लॉक नहीं है।
2. नियमित रूप से जांचें कि विस्फोट-प्रूफ वाल्व और पाइपलाइन को जोड़ने वाले बोल्ट
कुल मिलाकर सीलिंग प्रदर्शन सुनिश्चित करने के लिए ढीला और गिर जाना चाहिए।
6 महीने से अधिक.
3. यह सुनिश्चित करने के लिए कि विस्फोट प्रूफ वाल्व के आंतरिक घटकों की नियमित जांच करें कि
विस्फोट-प्रूफ वाल्व का प्रदर्शन पूरा हो गया है और निरीक्षण अवधि पूरी नहीं होनी चाहिए।
6 महीने से अधिक.
4. नियमित रूप से जांचें कि क्या विस्फोट-सबूत वाल्व की काउंटरवेट रॉड और शाफ्ट कसकर हैं
प्रतिभार छड़ी को किसी भी स्थिति में बंद किया जा सकता है ताकि
निरीक्षण की अवधि 6 महीने से अधिक नहीं होनी चाहिए।
5. नियमित रूप से जाँच करें कि क्या असर सुचारू रूप से चल रहा है और क्या यह सच है।
अवधि 6 महीने से अधिक नहीं होनी चाहिए।
6. यह उत्पाद पुनः प्रयोज्य नहीं है और विस्फोट के तुरंत बाद बदल दिया जाना चाहिए
विनिर्देश
